Морские радары Furuno FAR-3000 - серия судовых радиолокационных станций

Морские радары Furuno FAR-3000 - серия судовых радиолокационных станций (РЛС) c отображением электронной навигационной картографии (ЭНК). Для моделей радаров этой серии были специально разработаны излучатели XN-12CF, XN-20CF, XN-24CF и SN-36CF, которые превышают срок службы моделей предыдущих серий за счет того, что спроектированы с учетом подавления аэродинамического сопротивления и предотвращения резких перепадов температуры.

В антенном блоке РЛС Furuno FAR-3000 аналоговые сигналы преобразуются в цифровые и передаются по сети Ethernet в блок процессора, расположенный под палубой судна, что исключает потерю усиленного сигнала между антенной и процессором, которую можно встретить в традиционной радиолокационной системе.

Интерфейс пользователя радиолокационных станций Furuno FAR-3000 включает тщательно продуманные инструменты: строку состояния и панель быстрого доступа, которые обеспечивают эффективную работу, ориентированную непосредственно на конкретную задачу. Таким образом, для пользователя создано всё,  что может способствовать быстрому выполнению требуемой операции, то есть без навигации по запутанному дереву меню.

Все операции РЛС Furuno FAR-3000 можно выполнять с помощью удобного блока управления с трекболом, либо с отдельного трекбола. Контекстно-зависимое меню содержит все  действия, относящиеся к выбранной пиктограмме или области, и обеспечивает быстрый доступ к задачам.

Основные особенности и воэможности РЛС Furuno FAR-3000:

• Антенные блоки устройств разработаны с учетом предотвращения резких перепадов температуры и подавления аэродинамического сопротивления.
• Благодаря использованию электродвигателя постоянного тока без использования щеток, уменьшается вероятность технического обслуживания.
• Сеть передачи данных Ethernet соединяет антенный блок и, установленный под палубой, процессорный блок.
• Функция автоматического подавления пассивных помех (ACE) подавляет ложные эхосигналы.
• Расширенная функция подавления помех - эхосигнал от цели не становится меньше, даже если включена функция подавления помех
• Дополнительный преобразователь сигналов LAN позволяет удлинять кабель между антенной и процессором или использовать имеющиеся кабели при модернизации.
• Твердотельный приемопередатчик (для РЛС S-диапазона) - не требуется менять магнетрон.
• Улучшенная функция сопровождения цели (СС) - захват занимает всего несколько секунд.
• Работает со следующими картографическими продуктами: ИМО/МГО S57 ред. 3 в векторном формате (схема защиты данных ЭНК МГО S63), карты C-MAP и CM-93/3 в векторном формате.
• Совместимость с 26-ти дюймовым широким ЖК-дисплеем.
• Соответствие требованиям МЭК 62388 ред. 2,0; МЭК 61162-1 ред. 4,0; МЭК 61174 ред. 3,0; МЭК 61162-2; МЭК 62288

Технические характеристики судовых радаров Furuno FAR-3000:

Выходная мощность: FAR-3210/3310 — 12 кВт, FAR-3220/3320/3320W — 25 кВт, FAR-3230S/3330S/3330SW — 30 кВт, FAR-3230S-SSD/3330S-SSD — 250 Вт (что эквивалентно 30 кВт с магнетроном)
Скорость вращения: 24 или 48 об/мин
Частота: Х-диапазон: 9410 МГц ± 30 МГц, S-диапазон: 3050 МГц ± 30 Мгц
Разрешающая способность по пеленгу: 1,9° (XN12СF), 1,23° (XN20СF), 0.95° (XN24СF), 1.8° (SN36СF)
Шкалы дальности: 0,125; 0,25; 0,5; 0,75; 1; 1,5; 2; 3; 4; 6; 8; 12; 16; 24; 32; 48; 72; 96; 120 мор. миль
Интервалы/число колец дальности: 0,025/5; 0,05/5; 0,1/5; 0,25/3; 0,25/4; 0,25/5; 0,5/4; 0,5/6; 1/4; 1/6; 2/4; 2/6; 4/4; 4/6; 8/4; 8/6; 12/6; 16/6; 20/6 мор. миль
Минимальная дальность обнаружения: 22 м

Блок процессора

Картографические материалы: ЭНК ИМО/МГО S57 ред. 3 в векторном формате
(схема защиты данных ЭНК МГО S63), карты C-MAP и CM-93/3 в векторном формате
Отображение данных: свое судно - метка своего судна и числовая индикация в виде
широты/долготы, скорость и путевой угол; данные цели (СС: САРП, АИС)  - расстояние, пеленг, скорость, путевой угол, CPA/TCPA, BCR/BCT; информация о цели от АИС (путевая точка, номер
корпуса судна и статус)

Блок дисплея

Тип дисплея: 19-дюймовый цветной ЖКД MU-190 / 23,1-дюймовый цветной ЖКД MU-231
Разрешение: SXGA (1280х1024 пикселей) / UXGA (1600х1200 пикселей)

Иитерфейс

Блок процессора

DVI: 2 порта, DVI-D (видеосигналы от DVI-1 и DVI-2 идентичны); 1 порт, DVI-I вер. 1,1 (RGB для РДР)
LAN: 2 порта, Ethernet 1000 Base-T (для межкоммутаторного соединения и адаптера датчиков); 1 порт, 100 Base-TX (для радиолокационного датчика)
USB: 4 порта, USB 2,0 типа A
COM: 2 порта, RS-232C/RS-485 (для регулировки яркости)
Последовательные входы/выходы: 8 портов; МЭК 61162-1/2 (2 порта), МЭК 61162-1 (6 портов)
Предложения входные: ABK, ACK, ACM, ALR, CUR, DBT, DPT, DTM, GGA, GLL, GNS, HBT, HDT, MTW, MWV, RMC, THS, VBW, VDM, VDO, VDR, VHW, VTG, ZDA
Предложения выходные: ABM, ACK, ALC, ALF, ALR, ARC, BBM, EVE, HBT, OSD, RSD, TLB, TTD, TTM, VSD
Цифровой вход: 1 порт (для ввода сигнала подтверждения)
Замыкание контакта: 6 портов (1 порт – отказ системы, 1 порт – сбой в питании, 2 порта – нормально замкнутый контакт и 2 порта – нормально разомкнутый контакт)

Адаптер датчиков

Управление и последовательный вход: LAN - 1 порт, Ethernet 100 Base-TX; Последовательный - 8 портов; МЭК 61162-1/2 (4 порта), МЭК 61162-1 (4 порта); 3 порта/блок, -10 ... +10 В или 0 ... 10 В, 4 ...  20 мА по выбору
Цифровой вход: 8 портов/блок, НЗ или НР по выбору
Цифровой выход: 8 портов/блок, НЗ или НР по выбору

Источник питания

Блок дисплея: 100-230В перем. тока;  1 фазн., 50/60 Гц; ток на выходе - MU-231: 1,0–0,6 A; MU-190: 0,7–0,4 A
MU-190: 100-230В перем. тока; 0,7–0,4 A, 1 фазн., 50/60 Гц
Блок процессора:  100-230 В перем. тока, 1 фазн., 50/60 Гц
Блок питания: 100-230 В перем. тока, 1 фазн., 50/60 Гц; ток на выходе: PSU-014 – 3,7А; PSU-015 – 6,4А; PSU-016 – 2,8А; PSU-018 – 5,6А

Условия эксплуатации

Диапазон рабочих температур: от -25 до +55 °C (антенный блок); от -15 до +55 °C (остальные блоки)
Температура хранения антенного блока: от -25 до +70 °C
Относительная влажность: 93% или меньше при +40 °C
Степень защиты: IP56 (антенный блок); IP22 (блок питания и процессор); IP22 (блок управленияния, адаптер датчиков и блок монитора)

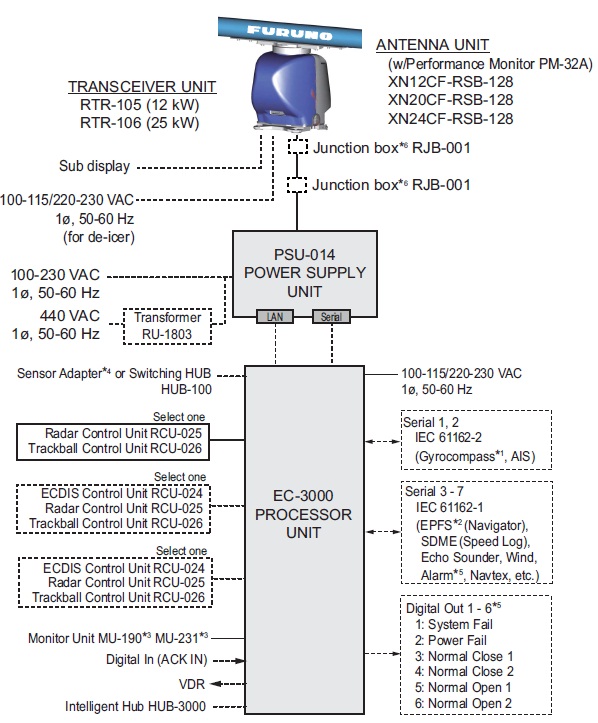

Комплектация радиолокационной станции Furuno FAR-3000:

• Блок дисплея MU-190/231
• Блок процессора EC-3000
• Блок управления RCU-025 или трекбол RCU-026 (уточнить при заказе)
• Излучатель антенны XN12CF/XN20CF/XN24CF/SN36CF
• Приемопередатчик RTR-105/106/107/108/109/111
• Редуктор RSB-128/129/130/131/133
• Блок контроля PM-32A/52A/52B
• Блок питания PSU-014/015/016/018
• Кабель между блоком питания и антенным блоком
• Кабель LAN между блоком процессора и блоком питания
• Стандартный комплект запасных частей и материалов для установки
• Комплект инструкций

Опционально:

• Адаптер датчиков MC-3000S/3010A/3020D/3030D
• Кабель для вспомогательного дисплея РЛС RW-00136
• Антиобледенитель OP03-226/227
• Распределительная коробка (для установки на фок-мачте) RJB-001
• Композитный кабель между распределительной коробкой и антенной RW-9600
• Блок питания (для установки на фок-мачте)
• Преобразователь сигналов LAN (для установки на фок-мачте) OP03-223
• Коммутирующий концентратор для сети датчиков HUB-100
• Интеллектуальный концентратор для межкоммутаторной сети HUB-3000
