Furuno SC-33

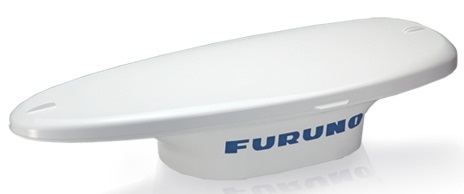

Furuno SC-33 - спутниковый компас (датчик курса). Модель SC-33 компании Furuno является устройством дистанционной передачи курса и обеспечивает высокоточной информацией различное навигационное оборудование, находящееся на борту судна, благодаря сверхбыстрому современному процессору, уникальной конструкции корпуса, новым встроенным антеннам ГНСС и датчику движения.
Устройство дистанционной передачи курса Furuno SC-33 определяет координаты с помощью ГНСС (глобальных навигационных спутниковых систем слежения): ГЛОНАСС, GPS, Gallileo и QZSS и рассчитывает курс судна, COG (курс судна относительно грунта), SOG (скорость судна относительно грунта), ROT (скорость поворота судна), а также информирует данными о качке (бортовой, килевой и продольной). Датчик курса SC-33 специально разработан для работы с многофункциональными устройстывами систем серии NAVnet TZtouch и NAVnet TZtouch2 компании Furuno. Для передачи данных на другие навигационные устройства можно испльзовать шину CAN bus / NMEA2000 или интерфейс NMEA0183, но при таком соединении необходимо подключение дополнительного блока IF-NMEASC или IF-NMEA2K2.
Спутниковый компас Furuno SC-33 прекрасно подходит для совместной работы с другим навигационным оборудованием компании Furuno, таким как РЛС DRS6A/12A/25A-X и DRS4CY6A-NXT, приемопередатчики АИС: FA-170/ FA-50/ FA-30, сонары FSV-25/35/85 и CH-500/600, авторулевые NAVptlol-300 и NAVpitot-711С, и индикаторы течений CI-68 и CI-88.
Подключение Furuno SC-33 к РЛС предоставляет оператору возможность использования новых функций: сопровождение целей (TT) и отображение истинного следа эхо-сигналов. При подключении к автоматической идентификационной системе, спутниковый компас SC-33 снабжает точными данными о курсе и местонахождении, помогая обеспечить безопасность судоходства. Совместная работа этой модели с гидролокаторами/сонарами без стабилизаторов - это обеспечение компенсации качки (бортовой и килевой), вертикальных перемещений судна. Конструкция датчика передачи курса Furuno SC-33 настолько проста, что не требуется частое техническое обслуживание.
Особенности спутникового компаса Furuno SC-33:
- Определяет координаты ГНСС (ГЛОНАСС, GPS, Gallileo и QZSS).
- Предоставляет информацию о бортовой, килевой и продольной качке.
- Выдает данные SOG (скорость относительно грунта), COG (курс относительно грунта), ROT (скорость поворота).
- Предоставляет высокоточные данные, благодаря сверхбыстрому процессору, антеннам и датчику движения, встроенному в антенну.
- Совместим с многофункциональными системами NAVnet TZtouch и NAVnet TZtouch2.
- Отслеживание скорости по трем осям.
- Коррекция эффекта многолучевости.
- Идеальный источник координат и курса для ПО TimeZero.
- Работа в сети NMEA2000 и NMEA0183 (требуется дополнительный интерфейс).
- Идеален для работы с РЛС, АИС, гидролокатлрами, авторулевыми и индикаторами течений.
- Не требуется частое техобслуживание.
Технические характеристики Furuno SC-33:
Общие
Частота: L1 1575.42 МГц (GPS/Galileo/QZSS), 1602.5625 МГц (ГЛОНАСС)
Код сопровождения: C/А (GPS/QZSS), Е1В (GaBeo), 10F (ГЛОНАСС)
Погрешность определения: курс/ бортовая качка/ килевая качка — 0,4°rms
Скорость слежения: 45 °/ с
Погрешность при вертикальной качке: 30 см
Время определения углового положения: прибл. 90 с
Погрешность определения местоположения: ГНСС – прибл. 5 м (2 dfms. HDOP менее 4); SBAS - прибл. 4 м (2 drms. HDOP менее 4); WAAS: прибл. 3 м (2 drms. HDOP менее 4)
Время определения местоположения: прибл. 60 с
Частота обновления данных: угловое положение - макс. 50 Гц; местоположение - макс. 10 Гц Точность определения скорости судна: при количестве спутников более 5 - 0.2% от скорости судна или 0,02 узла rms. в зависимости от того, что больше; при количестве спутников от 3 до 4 - 1% от скорости корабля или 0.1 узла rms. в зависимости от того, что больше
Датчик давления: диапазон измерений - 850-110 ГПа (темп. окруж. среды: от 0 до +50 °С); точность - ±1.0 ГПа (скорректированное значение после ввода поправки)
Интерфейс
NMEA2000: 1 порт
Источник питания
Сетевое напряжение, ток: 12-24 В пост. тока, 0.4-0.2А (LEN: 11 при 9 В пост, тока)
Условия эксплуатации
Диапазон рабочих температур: от -25°С до +55°С
Диапазон температур хранения: от -30°С до +70°С
Относительная влажность: 95% и менее при +40 °С
Степень защиты: IP56
Стандартная комплектация спутникового компаса Furuno SC-33:
- Датчик Furuno SC-33
- Кабель FRU-NMEA-PMMFF (6 м) для серии NavNet (NMEA2000) или кабель FRU-NMEA-NFF (15 м) для IF-NMEASC (NMEA0183) – выбирается при заказе
- Установочные материалы и принадлежности
- Инструкция
Опционально:
- Блок интерфейса IF-NMEASC/IF-NMEA2K2
- Кабель в сборе FRU-NMEA-NFF, 15/30 м
- Система для отпугивания птиц
По вопросам цены, наличия, приобретения Furuno SC-33 можно обращаться на электронную почту info@nav-tech.ru или позвонить по телефонам: +7 (495) 502-62-54, +7 (909) 667-58-56
