Сонар Furuno CH-500

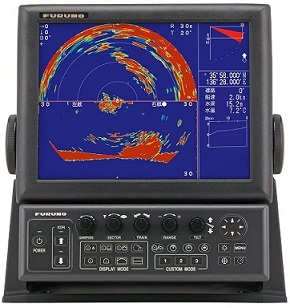

Сонар Furuno CH-500 – гидролокатор кругового обзора с цветным жидкокристаллическим дисплеем с размером по диагонали 12,1 дюйма и рабочими частотами 60/88/150/180/240 кГц. В моделе CH-500 компании Furuno для дневного и ночного режимов отображения предусмотрено 3 различных цветовых гаммы фона экрана: синий, белый и черный.

В сонаре Furuno CH-500 применена эффективная технология обработки эхо-сигналов и изображений, основанная на эксклюзивном методе интерполяции. Эта технология предоставляет графическое отображение объектов с высочайшим разрешением. Даже когда рыба находится вблизи дна, различные эхо-сигналы отчетливо видно и легко распознать. Высокое разрешение экрана модели CH-500 передает четкую и яркую картинку подводной области. Функция шумоподавления (уменьшения реверберации) позволяет лучше понять и оценить характер полученных эхо-сигналов: например, помехи, создаваемые другими эхолотами, или плотные косяки могут отображаться определенным цветом, соответствующим более слабому эхосигналу.

В гидролокаторе Furuno CH-500 есть функция быстрой регулировки сигнала, при этом измененное значение усиления сразу применяется ко всем эхо-сигналам по всему периметру сканирования, что позволяет оператору гораздо быстрее реагировать на ситуацию. Функция быстрой регулировки усиления сонара CH-500 очень полезна для случаев, когда косяк рыбы движется быстро и требует таких же быстрых действий по его отслеживанию. За счет этой функции даже в областях большими глубинами, когда замедляется скорость сканирования, не нужно ожидать следующего прохода луча сканера и терять важные данные.

Также в гидролокаторе Furuno CH-500 имеется звуковая сигнализация о рыбе и препятствии (необходимо подключение дополнительного громкоговорителя). В зависимости от размера и характера, обнаруженного сонаром CH-500 объекта: косяк рыбы или морское дно или пузырьки воздуха - в каждом случае аудиосигнал будет разным, следовательно оператору будет легко догадаться, какой объект обнаружен (малый или большой косяк рыбы, дно, пузырьки воздуха). Можно отличить косяк рыбы от морского дна, вдоль которого он движется. Эта функция очень удобна при длительных морских переходах - оператору не нужно постоянно отслеживать происходящее на дисплее. Высокоскоростное наведения позволяет часто обновлять изображение на экране гидролокатора, позволяя обнаруживать рыбу и подводные препятствия на ранней стадии.

Сонар Furuno CH-500 - один из самых быстродействующих и совершенных из современных гидролокаторов. У оператора есть возможность выбора одного из 6-ти вариантов кругового обзора (6°, 12°, 15°, 18°, 21° или 24°), чтобы обеспечить высокоскоростное сканирование, осуществляющееся в секторе от 24° до 360° всего за пару секунд. За счет высокоскоростного сканирования, сонар CH-500 может осуществлять быстрое исследование большой области подводного пространства, обеспечивая благоприятные условия для рыбного лова и судоходства.

Гидролокатор Furuno CH-500  - первое устройство такого типа с встроенными датчиками качки. При большом волнении моря, судно подвергается качке во всех направлениях, что может влиять на получение объективной информации об отображаемом объекте. Встроенные датчики качки устройства CH-500 предназначены для стабилизации работы (прецизионной компенсации этих негативных явлений) и предоставления точных данных пользователю. При активации стабилизатора, на дисплее видно как эхо-сигналы от морского дна восстанавливаются по всей площади окружности. Благодаря этим встроенным датчикам, сонар Furuno CH-500 передает точную информацию при бортовой и килевой качке, и способен обнаружить рыбу, поиск которой невозможен без стабилизации эхо-сигналов.

Режимы отображения сонара Furuno CH-500:

Режим «Горизонтальное сканирование»

Режим кругового (360°) сканирования за счет вращения передатчика позволяет обнаруживать косяки рыбы вокруг судна. При горизонтальном сканировании также возможен режим увеличения.

Режим «Вертикальное сканирование»

В режиме кругового обзора с амплитудной разверткой последние обнаруженные эхосигналы отображаются одним цветом.

Режим «Круговой обзор с амплитудной разверткой»

Будучи полностью выдвинутым, наклоненный в вертикальной плоскости датчик помогает установить местоположение косяков рыбы и морского дна непосредственно под судном при высоких скоростях его хода. Режим вертикального сканирования позволяет изобразить профиль дна в заданной пользователем вертикальной плоскости в любом направлении.

Режим «Эхолот»

Чем ярче цвет отображаемого эхосигнала, тем сильнее сам эхосигнал. Поскольку мощность эхосигнала хорошо видна, становится проще понять характер этого сигнала.

Комбинированные режимы отображения сонара Furuno CH-500:

Режим «Горизонтальное сканирование + вертикальное сканирование»

Изображения, полученные при вертикальном и горизонтальном сканировании, отображаются в режиме разделения экрана, при этом цели можно отслеживать одновременно в обоих форматах. Кроме того, горизонтальное сканирование может отображаться в обычном режиме или в режиме увеличения изображения.

Режим «Горизонтальное сканирование + амплитудная развертка»

В этом режиме на экран одновременно выводятся изображения, полученные в результате горизонтального сканирования и кругового обзора с амплитудной разверткой, что позволяет подробно анализировать эхосигналы (режим A-Scope), в то же время наблюдая за подводным пространством вокруг судна (режим горизонтального сканирования). При этом можно выбрать один из типов амплитудной развертки: амплитудная развертка при круговом обзоре или просто режим A-Scope.

Режим «Горизонтальное сканирование + история»

Комбинированный режим отображения горизонтального сканирования и истории дает возможность просматривать данные за прошедший период в вертикальной плоскости при одновременном горизонтальном сканировании пространства вокруг судна. Данный режим удобен для того, чтобы, уловив движение, понять, подходит ли цель ближе.

Режим «Эхолот + амплитудная развертка»

В этом режиме одновременно отображаются режим эхолота и режим амплитудной развертки.

Особенности сонара кругового обзора Furuno CH-500:

• Цветной жидкокристаллический дисплей с диагональю 12,1 дюйма
• Рабочие частоты: 60/88/150/180/240 кГц.
• 3 разных цвета фона (синий, белый и черный)
• Функция уменьшения реверберации
• Быстрая регулировка усиления
• Звуковое обнаружение цели (требуется дополнительный громкоговоритель)
• Более высокое разрешение за счет усовершенствованной технологии обработки сигналов
• Разнообразие режимов отображения
• Необыкновенно высокая скорость наведения - меньше ошибок при отслеживании
• 6 вариантов сканирования для регулировки скорости наведения в зависимости от требований пользователя
• Встроенный датчик качки обеспечивает стабилизированное отображение цели в условиях сильного волнения на море

Технические характеристики сонара Furuno CH-500:

БЛОК ДИСПЛЕЯ

Тип экрана: цветной ЖК-дисплей с диагональю 12,1 дюйма, 1024 х 768 (XGA)
Яркость: от 0,5 до 950 (на выбор)
Цвета эхосигналов: 32, 16 или 8 цветов (на выбор)
Цвет фона: 3 цвета (на выбор)
Режимы отображения:
1. Горизонтальное сканирование
2. Горизонтальное сканирование (с увеличенным изображением)
3. Вертикальное сканирование
4. Горизонтальное и вертикальное сканирование
5. Горизонтальное (с увеличенным изображением) и вертикальное сканирование
6. Круговой обзор с амплитудной разверткой
7. Горизонтальное сканирование и круговой обзор с амплитудной разверткой
8. Горизонтальное сканирование и амплитудная развертка
9. Эхолот
10. Эхолот и амплитудная развертка
11. Горизонтальное сканирование и режим истории
Данные эхосигнала: диапазон, чувствительность, TVG, угол наклона, подавление помех
Данные от датчиков: широта/долгота (своего судна или курсора), глубина, пеленг, скорость судна, траектория, вектор течения, температура воды (требуются данные от внешних устройств)
Единицы измерения: метр, фут, сажень, pb, HIRO

БЛОК ПРИЕМОПЕРЕДАТЧИКА

Частота: 60/88/150/180/240 кГц, по выбору
Выходная мощность: от 0,8 до 1,5 кВт (в зависимости от частоты), доступна функция снижения мощности
Длина импульсов: от 0,2 до 20,0 мс, в зависимости от диапазона
TVG: уровень: макс. 100 дБ, Расстояние: макс. 1000 м
Рабочий диапазон: по горизонтали: от 10 до 2400 м, 15 шагов; по вертикали: от 10 до 600 м, 15 шагов
Аудиовыход: 2 Вт (8 Ом), частота от 0,9 до 1,2 кГц (требуется внешнее устройство для вывода сигнала)

ПОДЪЕМНО-ВЫДВИЖНОЕ УСТРОЙСТВО

Ход датчика: 400 мм или 250 мм
Время подъема/спуска: 30 с при ходе 400 мм, 20 с при ходе 250 мм
Допустимая скорость судна: не более 20 уз. (15 уз. во время подъема/спуска)
Управление горизонтальным сканированием:

• Угол сканирования от 6° до 360° с шагом 24°
• Центр сканирования с шагом 6°, возможна настройка 360°
• Скорость сканирования (шаг) 6°, 12°, 15°, 18°, 21°, 24°
• Угол наклона от -5° до +90° (по вертикали) с шагом Г

Управление вертикальным сканированием:

• Угол сканирования от 6° до 180° с шагом 12°
• Центр сканирования от 0° до 180° с шагом 6°
• Шаг сканирования: нормальное сканирование: 3°, сканирование с высокой скоростью: 6°

Луч приемопередатчика при (частота -3 дБ/-6 дБ)

• 60 кГц : горизонт, скан.: 15°/20° верт. скан.: 12°/17°
• 88 кГц : горизонт, скан.: 12°/16° верт. скан.: 10°/13°
• 150 кГц : горизонт, скан.: 7°/9° верт. скан.: 7°/9°
• 180 кГц : горизонт, скан.: 7°/9° верт. скан.: 8°/10°
• 240 кГц : горизонт, скан.: 6°/8° верт. скан.: 6°/8°

Стабилизация: встроенный датчик качки (стандартная комплектация)

ИНТЕРФЕЙС

Количество портов

• Вывод видеосигнала: 1 порт, HDMI, XGA
• NMEA0183: 2 порта ввод/вывод. V1.5/2.0/3.0/4.0/4.1, 4800/9600/19200/38400 бит/с
• NMEA2000: 1 порт ввода/вывода
• Внешний источник импульсов: 1 порт ввода/вывода

Предложения данных

• Входные: CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, RMC, VHW, VTG, ZDA
• Выходные: TLL

ИСТОЧНИК ПИТАНИЯ

Блок дисплея/управления/приемопередатчика: 12-24 В пост, тока: 4,5-2,2 А
Подъемно-выдвижное устройство: 12/24 В пост, тока: 2,2/1,1 А (7,2/3.6 А при подъеме)
Выпрямитель: 100/110/115/220/230 В перем. тока, 1 фаза. 50/60 Гц. 13 А макс. (RU-1746B-2, по дополнительному заказу)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды

• Блок дисплея/управления/приемопередатчика: от -15 до +55 °С
• Подъемно-выдвижное устройство: от 0 до +55 °С
• Датчик: от 0 до +35 °С

Степень защиты

• Блок дисплея/управления: IP 55
• Блок приемопередатчика/корпусный: IP 22
• Блок управления подъемом/спуском: IP 55

Стандартная комплектация сонара Furuno CH-500:

• Блок дисплея MU-121C
• Блок управления CH-502
• Блок приемопередатчика CH-503
• Подъемно-выдвижное устройство* CH-504 (ход датчика 400 мм) или СН-505 (ход датчика 250 мм)
• Материалы для установки и запасные части
• Инструкция

* В зависимости от выбранной конфигурации

ОПЦИОНАЛЬНО

• Пульт дистанционного управления CH-256
• Выпрямитель RU-1746B-2
• Блок управления СН-502
• Громкоговоритель CA-151S-ASSY
• Блок дополнительного дисплея
• Комплект для установки
• Монтажный кронштейн
• Приварыш
